技术文章分享：家用中央空调多联机加回油弯和干燥过滤器操作

　　家用中央空调多联机系统一般管道较长，焊口也较多，焊接时即使有进行充氮也不可能完全避免出现氧化层，而且管道中还可能存在灰尘沙粒、水分等杂质，这些杂质对多联机的压缩机都会造成致命的伤害。

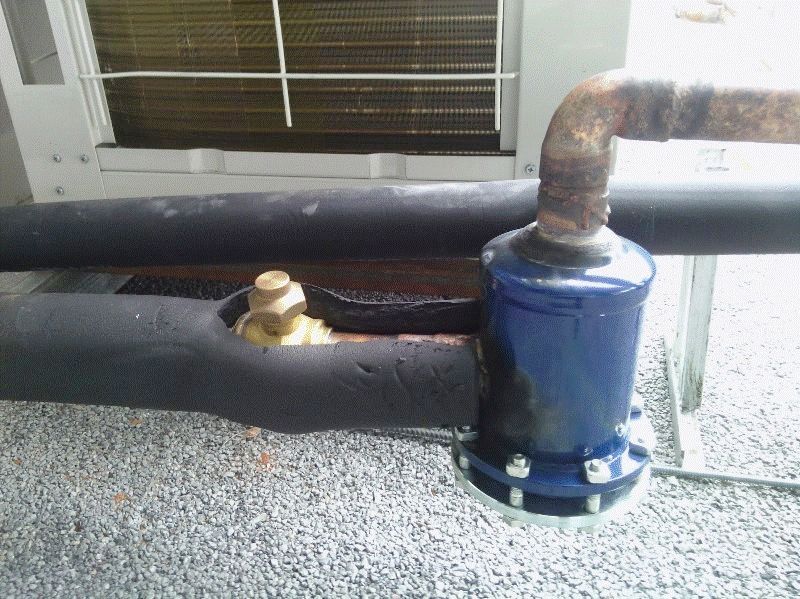

　　为尽量保证管道的清洁，减少系统的故障率，家用中央空调多联机系统在安装时必须在机外主管道上加装干燥过滤器，具体安装操作如下：

　　1、干燥过滤器的选择：应该选择带过滤水分和固体杂质功能的干燥过滤器，且能更换滤芯的，适用于R410A冷媒。

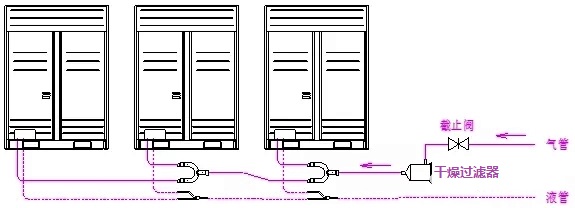

　　2、安装示意图如下：

　　3、为方便更换、拆除滤芯，在过滤器通向室内机的一侧，应加装一个相应管径的截止阀。当需要更换、拆除滤芯时，关闭该截止阀和主机截止阀即可对装在中间的过滤器进行操作，操作完毕后只需对这一小段管路重新抽真空即可。

　　4、干燥过滤器是有方向性的，在外壳上用箭头标示方向，不能反方向安装。

　　5、干燥过滤器至室外机的一端以及截止阀至室内机的一端，至少保留50cm以上的直管段。

　　6、焊接截止阀时需做好降温措施，以免损坏截止阀。焊接干燥过滤器时需先将其内部滤芯、滤网等器件拆除，滤芯安装前是密封包装的，使用前禁止拆封，以免影响过滤效果。

　　7、整个管道气密试验完毕后再将干燥过滤器的滤芯、滤网装入壳体内，盖上盖板，用手旋转几下盖板保证与壳体接触良好，逐渐拧紧盖板螺母，使密封圈受力均匀，防止出现单边压伤或漏气。

　　8、干燥过滤器安装完毕后即可对管路系统进行抽真空的工序，追加冷媒以及开机调试。

　　9、开机模式必须都要是制冷模式(冬天按强制制冷运行)，只有制冷时冷媒流向才符合干燥过滤器的要求，才能起到过滤的效果。

　　10、系统运行时间达到10小时后，关闭加装的截止阀和主机截止阀，拆出滤芯检查清洁情况，如果有过多的杂质，则需更换新的滤芯继续进行干燥过滤处理，直到系统干净为止。系统过滤干净后必须将滤芯拆除，以免冷媒反冲时将滤芯的杂质重新带到系统内，同时也是为了减少管道阻力。操作过程中需要特别注意的事项：

　　不能因为系统加装了干燥过滤器，管道焊接安装过程就可以不严格要求了，所有这些管路安装都必须按照安装标准正常进行。

　　滤芯安装前要保持密封，安装时要轻拿轻放，防止损坏。

　　过滤期间只能开制冷模式，因为一旦开了制热冷媒反向流动，过滤器就不起作用了。

　　过滤完毕后一定要将滤芯拆除，以清除杂质并减少管道阻力。

　　回油弯安装示意

　　在氟系统中，当室内外机之间存在落差超过一定高度(比如6米或者10米)时,为了确保压缩机顺利回油，高压气管和低压气管的立管部分从下往上每隔6~10m处安装一个回油弯。回油弯制作采用两个“U” 形弯或者一个“回”形弯;高度为管径的3-5倍。

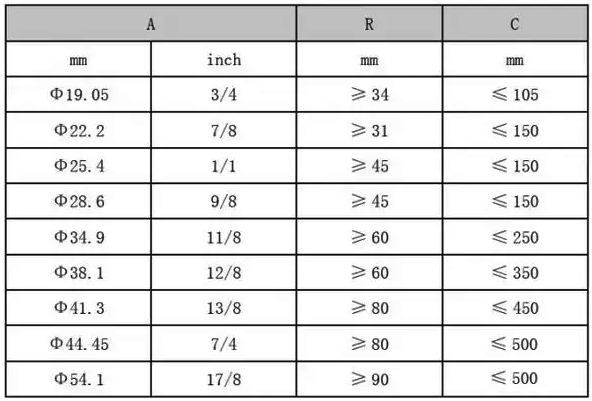

　　(回油弯、止回弯尺寸参考)

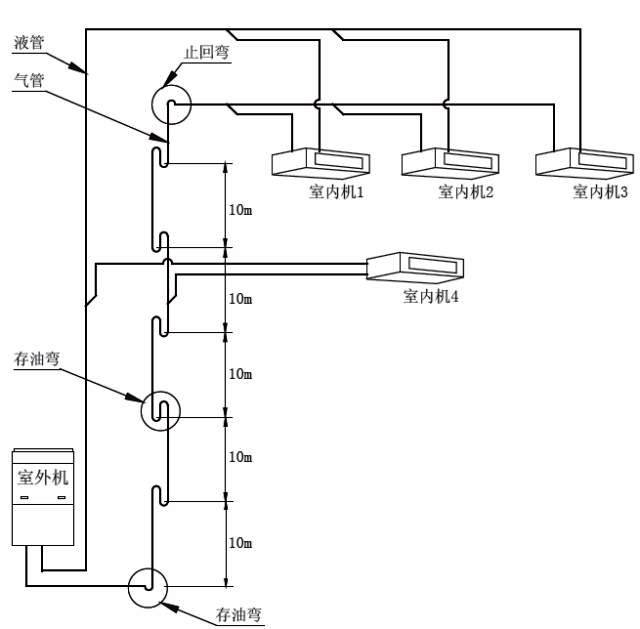

　　室外机处于室内机下方，无需在立管最低处和最高处加设回油弯。

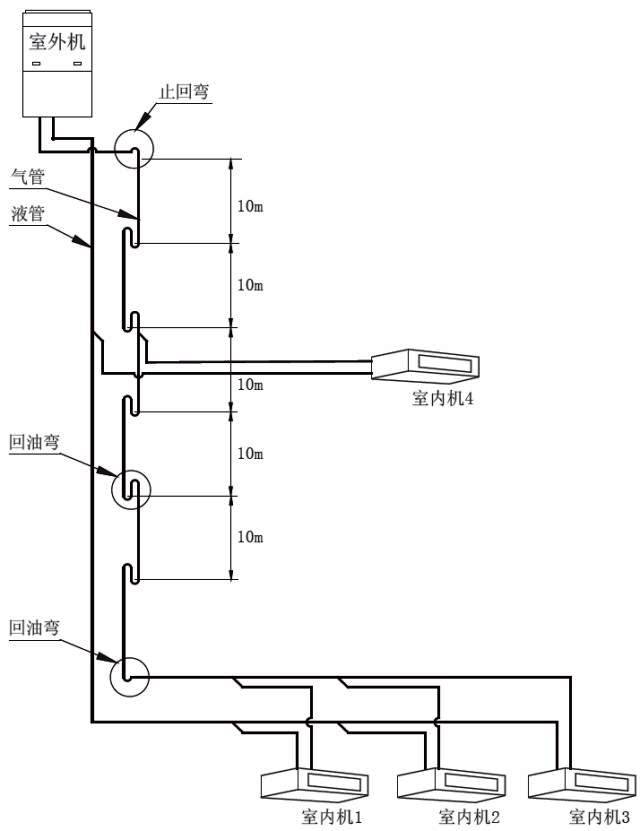

　　室外机处于室内机上方，则必须分别在立管的最低处和最高处加设回油弯和止回弯。
