电子膨胀阀与四通阀的故障与维修

电子膨胀阀与四通阀的故障与维修

　　一、四通阀

　　四通阀：也叫电磁四通换向阀，是空调系统的一个重要部件，主要起着制冷制热切换的作用。

　　串气诊断方法—“摸”：无论是制冷还是制热模式，串气就是该冷的吸气管不冷，该热的排气管不热。可用温度测试仪器进行吸气(额定制冷模式下5~15℃)、排气(额定制冷模式下60~90℃)的温差;如果误差不明显表明四通阀串气，若没有测温仪器，可以用手“摸”的方法来判别。

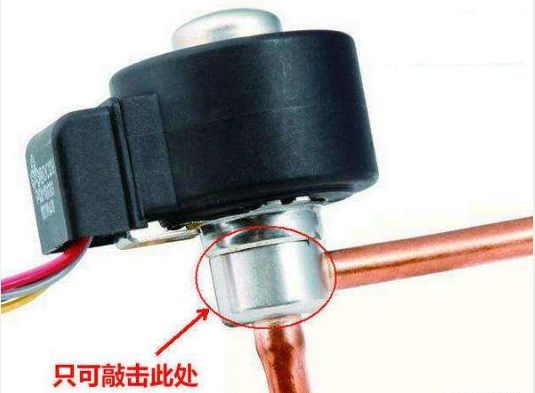

　　卡死诊断方法—“听”：在工作的时候，轻轻转动线圈，听是否有“吱吱”电磁噪声表明电磁线圈基本没有问题，如果换向时没有明显的换向吸合“啵啵“声，表明四通阀可能卡死。可以小木棒轻轻敲打，观察是否可以恢复。

　　线圈诊断方法—“测”：通常四通阀的电磁线圈供电电压都是交流220V电源，可以先测量线圈两端电压是否正常，再用万用表电磁线圈的阻值是否正常。

　　案例：某品牌空调四通阀不能换向或四通阀串气，故障表现为：无换向声音，制(冷)热效果差;四通阀下侧中间一根管温度偏高，高压低、低压高。

　　故障原因及解决措施：

　　系统含有焊渣等杂质，卡住四通阀滑块;此时需在开机的前提下给四通阀频繁地通电掉电，同时用木锤多次重击四通阀，利用冷媒冲力推动滑块。

　　系统追加错误型号的润滑油或其它化学物质，腐蚀四通阀内的橡胶件;此时需更换四通阀并清洗系统，更换润滑油。

　　四通阀卡死导致系统持续高温高压，打坏四通阀内滑块;需更换四通阀，寻找四通阀卡住的原因。

　　二、电子膨胀阀

　　电子膨胀阀：是一种可按预设程序进入制冷装置的制冷剂流量的节流元件。在一些负荷变化剧烈或运行工况范围较宽的场合，传统的节流元件(如毛细管、热力膨胀阀等)已不能满足舒适性及节能方面的要求，电子膨胀阀结合压缩机变容量技术已得到越来越广泛的应用。目前对电子膨胀阀的研究大致包括应用研究、流量特性、控制策略及算法3个方向。

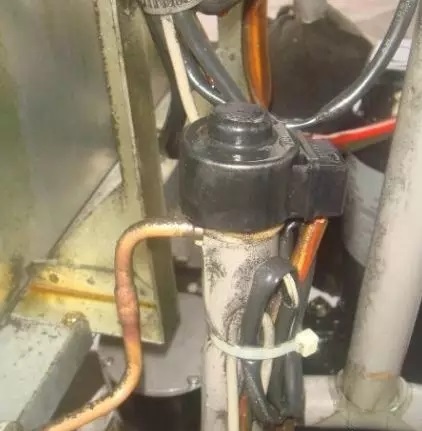

　　正常的电子膨胀阀：在插电后有“咯嗒”的响声。若没有响声，或在制冷时膨胀阀在压缩机工作后便开始结霜，则应检测其线圈及供电是否正常(12V脉冲电)。若电压正常，则说明电脑板正常，若此时膨胀阀内无声音，则是膨胀阀不良，这时先测量电子膨胀阀线圈直流电阻，若正常，则可能是阀体内脏堵，可用高压气体进行吹洗。

　　另外，在断电时电子膨胀阀应复位，这时可通过听声音或感觉是否振动来判定阀针是否有问题。在关机状态下，阀芯一般处在最大开度，此时断开线圈引线，然后开机运行，如果此时制冷剂无法通过，可以判定阀针卡死。正常情况下，用手摸电子膨胀阀的两端，进口处是温的，出口处是凉的。

　　故障现象1：电子膨胀阀的阀门处于全闭状态。

　　分析检修：正常时，电子膨胀阀在通电前，针阀处于打开位置。阀体出厂时阀开度是480个脉冲，但由于转子是通过螺纹结构固定，在运输过程中可能会由于振动而使转子位置发生改变，最终使阀门处于全闭状态。遇此故障时，上电后进行复位操作即可，以确保阀体处于开的状态，这样才能通过步进电机控制针阀开度的大小，从而调节流量。

　　故障现象2：开机后，电子膨胀阀内有噪音。

　　分析检修：如果噪音过大，表明其内部器件卡滞，需整体更换加以解决。值得一提的是，若接通电源时阀体内有“咔嗒”声，这是正常现象。在空调通电后，电控板会给电子膨胀阀送来全开或者全闭的脉冲，这时电子膨胀阀的转子转到最大开度时，与限位装置碰撞，发出“咔嗒”摩擦音。当空调系统内充满了冷媒，转子转动的阻力加大以及声音的传播方式有所改变时，电子膨胀阀的动作音会变得很小。

　　故障现象3：电子膨胀阀不动作。

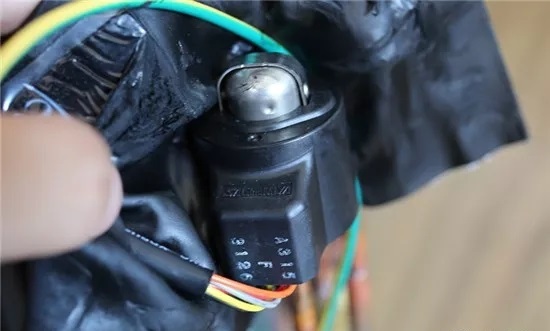

　　分析检修：接通电源时，先听阀体内有无“咔嗒”声，如无，则检查阀体是否完全套入线圈，线圈与电路板连接是否正常，线圈供电电压是否符合要求(12V±1.2V)。若上述检查均正常，则检查阀体能否全开，如不能，则表明阀体已坏，需换新。若阀体能全开，则检查阀全闭的脉冲数是否大于480pps，若低于480pps，则检查驱动机构。

　　故障现象4：电子膨胀阀卡死。

　　分析检修：该故障是由于杂物在冷媒流动时进入电子膨胀阀内部并积聚，杂物嵌入到阀体内，就会使转子转动的摩擦力增大，引起卡死现象，通常只有整体更换来解决。

　　常见的杂物有管路异物、焊接氧化物等，即故障多系人为所致。为防止出现该故障，在检修时一是加强管路清洁度，二是采取焊接保护，一般采用充入氯气的方法，以减少氧化物，三是在阀体两端安装100目以上的过滤器。

　　在焊接电子膨胀阀时，应将阀体全部浸在水中，在焊接时充入氮气进行保护，为防止充入的氮气被加热成高温气体经过阀芯而损坏电子膨胀阀，氮气必须从膨胀阀的进出口同时充入。

　　案例：内机不开机出现蒸发器结霜(同一系统中其他内机制冷运行)，拆开内机面 板，听蒸发器上有明显流水声音，用手摸汽管和液管有温差，给内机断电再上电，听到电子膨胀阀线圈复位的声音，内机制冷开机，制冷正常，判定内机电子膨胀阀关闭 不严，有漏气。
