       格力模块机主板显示Ec故障时，记得查询线控器，不要盯着主板看，线控器可以显示当前故障《格力D模块机怎么通过线控器查询故障?》，直接是汉字显示，不是英文字母，没有修过模块机的小伙伴，看到这个故障代码有点蒙圈!

　　模块机“Ec”代表水流开关保护，知道了故障意思知道下一步该查哪里了?

　　任何品牌水机为了保障设备不会出现严重的冰冻事故，都设置有水流开关或者压差开关用于检测机组是否有水流动，流量是否满足使用;

　　水流开关保护故障点来源于哪里呢?请大家通过下面的案例一块来查找故障点。

　　工程简介：

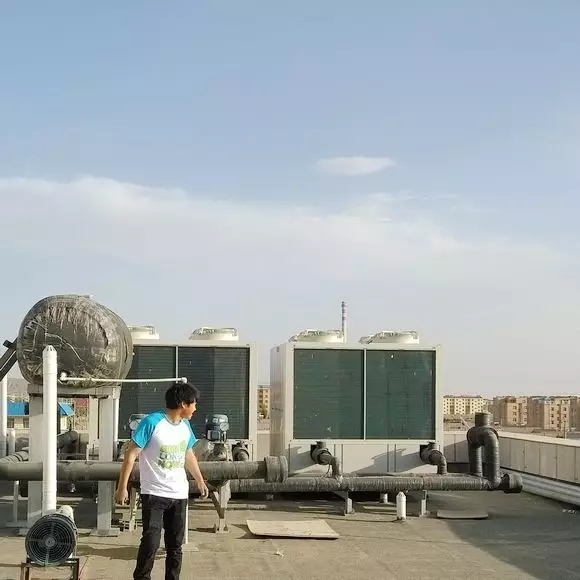

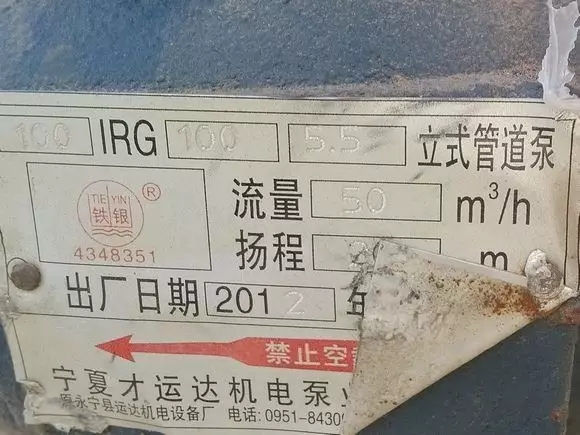

　　某酒店;安装了四台130M/B模块机，分成两个水系统，两台为宾馆服务，另外两台为餐厅服务，水泵的流量：50m³/h，扬程：20m，冷冻水泵进口安装了过滤器，整个水系统安装基本达标，最高点排气阀排气量不足!

　　在机组调试期间，手动开启水泵，机组运行正常，水泵放在自动档位开机机组报水流开关保护，水流开关保护的可能性有哪些?

　　1、冷冻水系统是否有空气，补水箱是否缺水?

　　2、冷冻水泵与主机未连锁，冷冻水泵是否运转?

　　3、冷冻水泵选型是否偏小，水流量是否满足机组需求?

　　4、冷冻水系统是否脏堵，比如过滤器?

　　5、水流开关靶流片长度是否过长或者脱落?

　　6、水流开关机械部分调节的力度是否过紧，水流量不能打开水流开关?

　　6、冷冻水系统阀门是否打开或者卡住?

　　7、水流开关电源板是否烧毁?(D和E模块无)

　　8、冷冻水泵是否与机组连锁，联动装置工作是否正常?

　　9、室内机安装了电动两通阀，内机没有工作造成水流量不足;

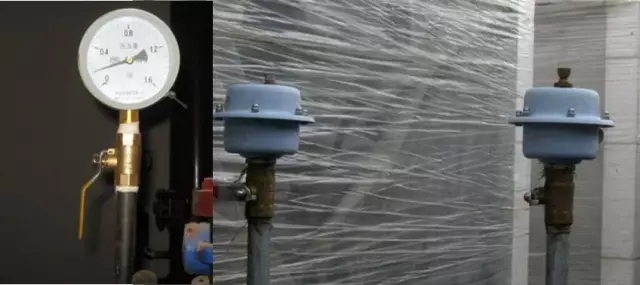

　　1.首先检查补水箱是否有水，确定补水箱有足够的水，再手动开启水泵，利用水泵的运转排出冷冻水系统的空气，通过水泵出口的压力表来判定空气是否排空，当压力表指针在不停的摆动，说明水系统还有空气，当压力表定在某一刻度时表示空气已排干净;

　　压力表的压力是根据水泵的扬程来确定的，如果水泵的扬程是20米，水表的压力就在0.18-0.2MPa，10米扬程产生0.1MPa的水压。

　　查看冷冻水泵选型合适，能满足机组运行需求;检查冷冻水系统过滤器，也没有过多的杂物;

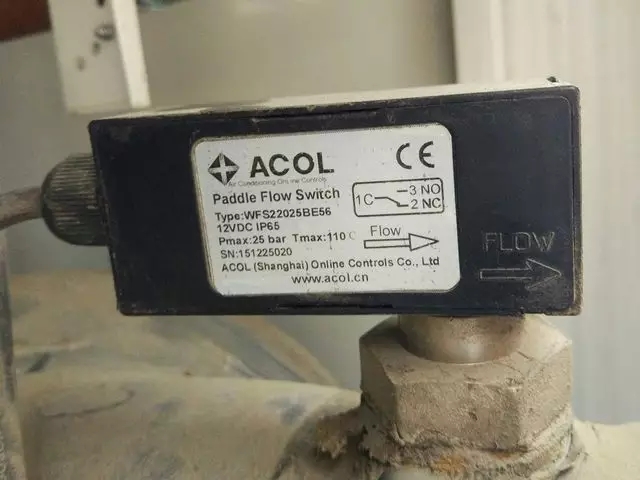

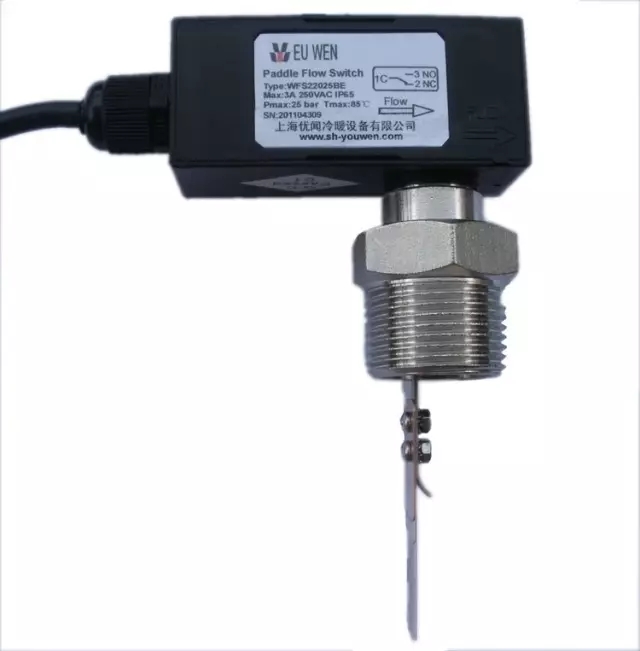

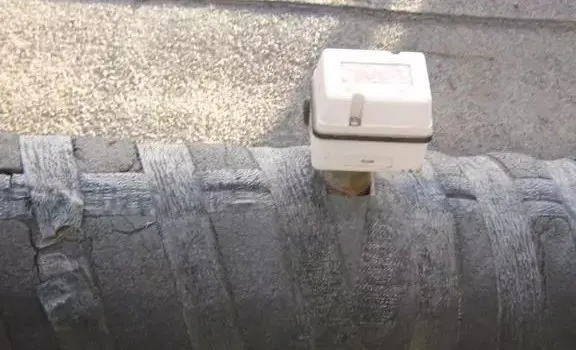

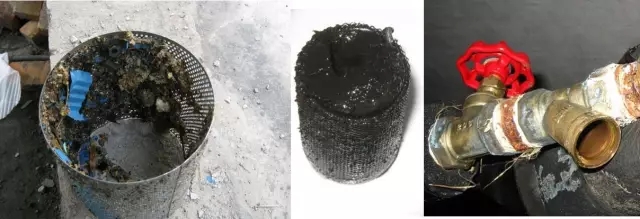

　　格力模块机水流开关是机组出厂时自带的，安装位置合适，靶流片长度刚好;(自2012年10份以后产模块机水流开关机组自带)，如果像下图这样就要清洗系统过滤器和更换冷冻水。通过多次冲刷清洗，检测水质清澈无杂质为参考标准!

　　再次查看管路上所有阀门都已打开，而且没有卡住的;

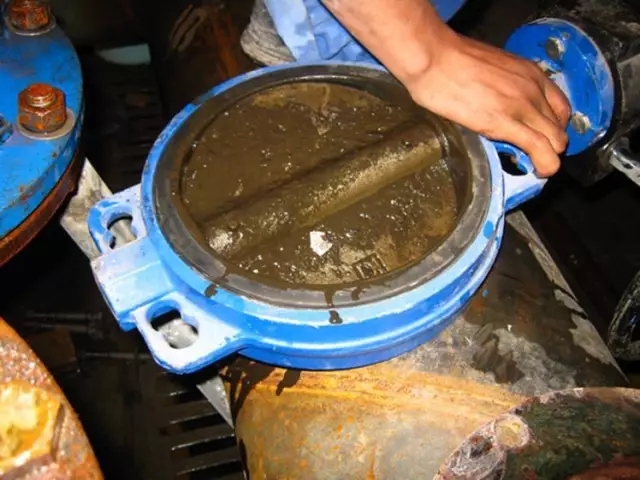

　　下图为一螺杆机调试时，阀柄断，造成阀门没有打开!

　　检查机组联锁控制，机组和水泵电箱控制线联锁正常;

　　通过以上的迅速排查，排除所有能引起水流开关保护的可能性，把焦点锁定在机组联动控制上。

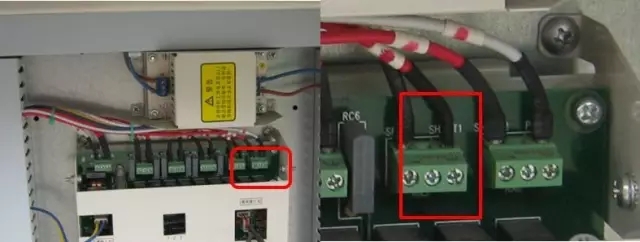

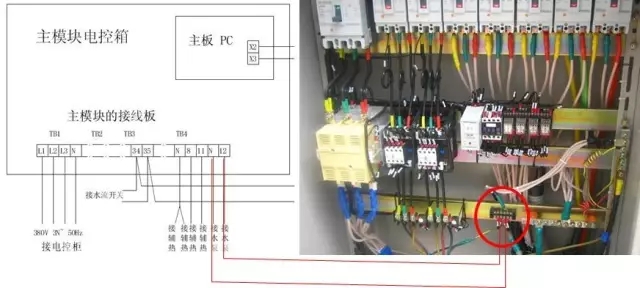

　　机组联动控制是怎么连接的呢?用一根两芯导线(2X1mm²)将水泵交流接触器自动控制点接至接线板TB4-12、N连接方法如下图：

　　注意：D系列130M/D模块的水泵联锁点是“15、16”。

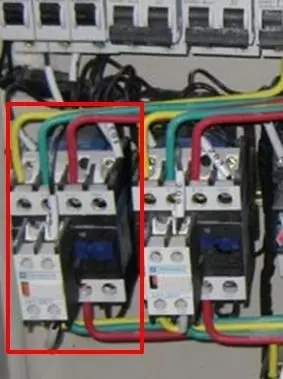

　　如果水泵控制放在自动挡位，开机后水泵不工作，用万用表测量12、N之间没有220V,主板上有两路供电电源，一路直接给主板，另一路给水泵和电辅热的继电器，用表测量SP-L没有供电，用万用表欧姆档测量供电线路不通，拆开线槽才发现线路上串接的玻璃保险开路，更换新保险后再次开机，保险瞬间开路!经过仔细排查发现是水泵的交流接触器线圈短路了，更换新的水泵交流接住器后故障排除。

　　小结一：

　　当机组报水流开关保护时，根据情况来查找故障点;

　　机组调试时报水流开关保护，故障点及解决方法：

　　1、水系统缺水，未充分排空，解决方法就是手动开启水泵，手动排空气，不要奢望自动排气阀能完全排空;

　　2、水泵反转或水泵控制故障，解决方法就是调整水泵相序排除控制故障;

　　3、机组水泵选型或设计选型时水流量设计不能满足机组需要;

　　4、水流开关故障或水流开关板故障，解决方法就是维修水流开关或者更换水流开关电源板;(D、E模块无此故障)

　　5、水系统未进行清洗，水系统过滤器脏堵，手动开启水泵清洗水系统及过滤器杂质，止到水质达标。

　　小结二

　　冬季停机，夏季开启制冷运行出现水流开关保护，故障点及解决方法;

　　1、冷冻水系统有空气，解决方法就是补水排空气;

　　2、机组进出水口的阀门没有打开或者阀芯与阀柄脱落，解决方法就是打开阀门或者更换新阀门;

　　3、冷冻水管道冬季放水后，管道产生的绣渣堵塞了过滤器或者壳管式换热器，解决方法就是清洗过滤器和壳管。

　　4、排气时注意观察水泵出口压力表是否有压力?以此确定气体是否排净。

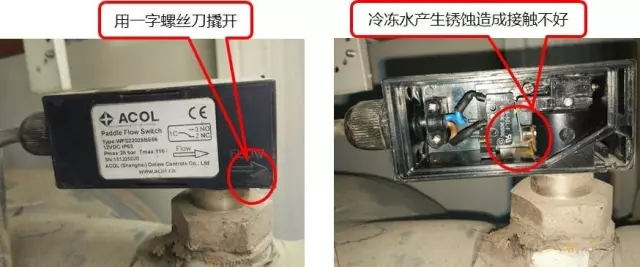

　　5、D系列模块最新的水流开关要注意里面是不是有锈蚀，如果有请清理干净,这个水流开关不太一样。下图为拆卸方法。
